电动浮筒式液位计的转换器

电动浮筒式液位计的转换器

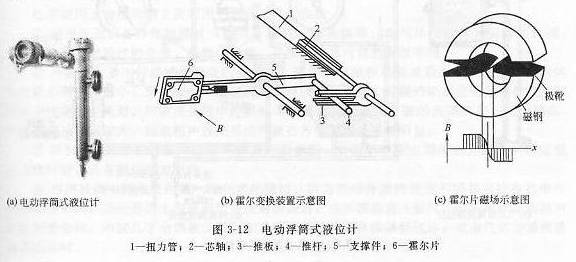

图3-12b是霍尔变换装置的示意图。在扭力管的芯轴上固定一个推板3,当芯轴转角变化Δθ时,芯轴便带动推板3推动推杆4,并使支撑件5转动一个与液位计H相对应的角度,使霍尔片沿着固定弧线移动。由于芯轴在液位变化的全量程范围内输出的角位移量很小,因此可把霍尔片在磁场中的移动视为一直线位移Δx,即
Δx=k2Δθ
式中 K2--转换系数。
电动浮筒式液位计
由于霍尔片所处的磁场是一个磁感应强度B与位移x成比例的线性磁场,其原理如图3-12c所示,因此霍尔片的输出电势VH与其位移Δx成线性关系。即
VH=K3Δx
式中 K3--转换系数
在仪表量程范围内,位移Δx约为1.5mm,输出电势VH约为10mV DC.
毫伏-毫安转换器将霍尔输出电势VH转换成4~20mA的标准电流信号,以便于其他控制仪表、显示仪表等配套使用。其转换原理如图3-13所示,图中放大器包括调制、交流放大、整流和功率放大等部分。霍尔变送器的输出电势与反馈电压UB比较后,将其差值调制成交流信号,并经交流放大、整流和功率放大后,输出一标准的4~20mA直流电流信号。
毫伏-毫安转换器原理图
由图3-13可知,放大器的输出和输入的关系为:
I0(RH+R1)=K4(VH-UB)
I0=K4(VH-UB)/(RH+R1)
式中 K4--转换器的并环放大倍数。
其中的反馈电压
UB=I0R1(RW1+RW2)/(R2+RW1+RW2)=K5R0
式中 K5--反馈系数,(RW1+RW2)/(R2+RW1+RW2)=K5
电路图中的电位器RW1\RW2可用来修正介质的密度,改变仪表的量程和调节仪表的满度值。
